วิธีการติดตั้งแผงโซลาร์เซลล์อย่างถูกต้อง?

การติดตั้งแผงโซลาร์เซลล์อย่างถูกต้องมีความสำคัญอย่างยิ่งต่อการสร้างความมั่นใจในประสิทธิภาพระยะยาวความปลอดภัยและการปฏิบัติตามรหัสอาคารในท้องถิ่น ไม่ว่าคุณจะใช้ระบบที่ติดตั้งบนหลังคาติดตั้งพื้นดินหรือระบบพิเศษ (เช่นที่จอดรถ) กระบวนการตามหลักการหลักของความสมบูรณ์ของโครงสร้างความต้านทานต่อสภาพอากาศและการสัมผัสกับแสงแดดที่ดีที่สุด ด้านล่างเป็นคู่มือที่ครอบคลุมทีละขั้นตอนสำหรับการติดตั้งแผงโซลาร์เซลล์ที่เหมาะสมรวมถึงการเตรียมงานขั้นตอนเฉพาะวิธีการและการตรวจสอบหลังการติดตั้ง

ขั้นตอนที่ 1: การเตรียมการก่อนการติดตั้ง (สำคัญต่อความปลอดภัยและการปฏิบัติตาม)

ก่อนที่จะยกแผงเดียวให้ทำตามขั้นตอนพื้นฐานเหล่านี้เพื่อหลีกเลี่ยงข้อผิดพลาดและตรวจสอบให้แน่ใจว่ามีการปฏิบัติตาม:

1. ประเมินไซต์การติดตั้ง

ระบบติดตั้งบนหลังคา:

ตรวจสอบอายุ/เงื่อนไขหลังคา: ตรวจสอบให้แน่ใจว่าหลังคา (กระเบื้อง, โลหะ, แบน) มีชีวิตที่เหลืออย่างน้อย 10-15 ปี (แทนที่หลังคาอายุก่อนเพื่อหลีกเลี่ยงแผงติดตั้งอีกครั้งในภายหลัง)

ตรวจสอบความสามารถในการโหลด: หลังคาต้องรองรับน้ำหนักของแผง (2–4 ปอนด์/ตารางฟุต. ft.) + การติดตั้งฮาร์ดแวร์ + โหลดหิมะ/ลม (ตรวจสอบรหัสท้องถิ่น -eg, 2 kN/m²สำหรับพื้นที่หิมะตกหนัก)

การเปิดรับแสงแดด: ใช้ Pathfinder หรือแอพพลังงานแสงอาทิตย์ (เช่น Solaredge) เพื่อยืนยันว่าไม่มีร่มเงาจากต้นไม้ปล่องไฟหรืออาคารใกล้เคียง (เฉดสีลดการส่งออกพลังงาน 30%+)

ระบบที่ติดตั้งบนพื้นดิน:

ทดสอบความเสถียรของดิน: หลีกเลี่ยงดินที่มีน้ำขูดที่อ่อนนุ่ม (ใช้เสาเข็มสว่านสำหรับดินที่หลวมฐานคอนกรีตสำหรับดินเหนียว/หิน)

ตรวจสอบกฎหมายการแบ่งเขต: ตรวจสอบให้แน่ใจว่าการติดตั้งถูกตั้งค่ากลับจากสายคุณสมบัติ (โดยทั่วไปคือ 5–10 ฟุต) และสอดคล้องกับขีดจำกัดความสูง (เช่น 8 ฟุตสำหรับการติดตั้งที่อยู่อาศัย)

ระบบพิเศษ (carports):

ยืนยันความจุโครงสร้าง: เฟรมจะต้องรองรับน้ำหนักแผง + ภาระยานพาหนะ/คนเดินเท้า (เช่น 500 ปอนด์ต่อช่องว่างที่จอดรถ)

2. รวบรวมเครื่องมือและวัสดุ

เครื่องมือทั่วไป: สว่าน (พร้อมบิตก่ออิฐสำหรับคอนกรีต), ระดับ, การวัดเทป, ชุดประแจ, ประแจแรงบิด (เพื่อหลีกเลี่ยงการยึดแน่นมากเกินไป) บันได/นั่งร้าน (สำหรับหลังคา)

วัสดุตามระบบ:

ติดตั้งบนหลังคา: รางติดตั้ง, ตะขอที่ปรับได้ (SUS 304 สแตนเลสสำหรับหลังคากระเบื้อง), ตัวยึดบนตัวยึด (สำหรับหลังคาโลหะ), การกระพริบกันน้ำ, น้ำยาซีล (เช่นซิลิโคน) และสลักเกลียว lag

ติดตั้งพื้นดิน: กรอบเหล็ก/อลูมิเนียมชุบสังกะสีฐานรากคอนกรีต/กองสวด, วงเล็บเอียงคงที่หรือมอเตอร์ติดตามและการเคลือบป้องกันการกัดกร่อน

ที่จอดรถ: คานรองรับเหล็ก/อลูมิเนียม, รางยึดแผงและตัวยึดที่ทนต่อสภาพอากาศ

3. ขอรับใบอนุญาตและจ้างผู้เชี่ยวชาญ

ภูมิภาคส่วนใหญ่ต้องการใบอนุญาตการติดตั้งพลังงานแสงอาทิตย์ (ส่งแผนไปยังแผนกอาคารในท้องถิ่น)

จ้างผู้ติดตั้งที่ได้รับการรับรอง (มองหาการรับรอง NABCEP ในการรับรอง US หรือ MCS ในสหราชอาณาจักร)-ไม่แนะนำให้ใช้สำหรับการติดตั้งบนหลังคา/พื้นดินเนื่องจากการติดตั้งที่ไม่เหมาะสมอาจทำให้เกิดการรั่วไหลความเสียหายของโครงสร้างหรืออันตรายจากไฟไหม้

ขั้นตอนที่ 2: การติดตั้งทีละขั้นตอนสำหรับแต่ละประเภทระบบ

A. แผงเซลล์แสงอาทิตย์ที่ติดตั้งบนหลังคา (กระเบื้อง, โลหะ, หลังคาแบน)

ทำตามขั้นตอนเหล่านี้เพื่อรักษาความสมบูรณ์ของหลังคาและให้แน่ใจว่ามีความปลอดภัย:

1. ติดตั้งตะขอหลังคา/ราง (โครงสร้างฐาน)

สำหรับหลังคากระเบื้อง:

ค้นหา rafters (ใช้สตั๊ดตัวค้นหา-ตัวยึดจะอยู่ห่างกัน 16–24 นิ้ว)

สไลด์ตะขอที่ปรับได้ภายใต้กระเบื้องจัดแนวกับจันทัน จุดฝึกซ้อมมาร์ค

เจาะรูนักบิน (เพื่อหลีกเลี่ยงการแยกจันทัน) และตะขอที่ปลอดภัยด้วยสลักเกลียวล่าช้า (แรงบิดถึง 25–30 ฟุตปอนด์)

ใช้น้ำยาซีลกันน้ำกันน้ำรอบฐานเบ็ดและเพิ่มแสงไฟล่วงหน้าเพื่อป้องกันการรั่วไหล

แนบรางติดตั้งเข้ากับตะขอ (ตรวจสอบให้แน่ใจว่ารางอยู่ในระดับโดยใช้ระดับฟอง-ลดลง 1 องศาลดการส่งออกพลังงาน)

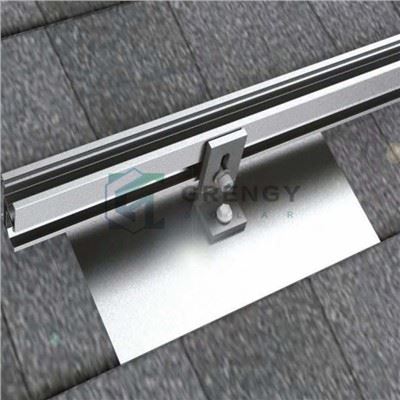

สำหรับหลังคาโลหะ:

สำหรับหลังคายืนตะเข็บ: คลิปยึดบนตะเข็บไปยังตะเข็บ (ไม่จำเป็นต้องขุดเจาะ) สำหรับหลังคาลูกฟูก: ใช้วงเล็บสกรูลงกับเครื่องซักผ้า neoprene (เจาะผ่านสันเขาไม่ใช่หุบเขาเพื่อหลีกเลี่ยงการรั่วไหล)

รางที่ปลอดภัยไปยังรางวงเล็บ-อวกาศห่างกัน 3–4 ฟุต (ความกว้างของแผงจับคู่)

สำหรับหลังคาแบน:

สำหรับการติดตั้งบัลลาสต์: วางบล็อกคอนกรีตในรูปแบบกริด (น้ำหนัก=30 - 50 ปอนด์/ตารางฟุตเพื่อต้านทานการยกระดับลม) แนบรางเข้ากับบล็อก

สำหรับการเจาะที่ติดตั้ง: เจาะเข้าไปในดาดฟ้าบนดาดฟ้าให้ใส่จุดยึดด้วยการกระพริบและแผ่นรองพื้นที่ใช้งานได้อย่างปลอดภัยกับการแทรกซึมทั้งหมด

2. แผงโซลาร์เซลล์ติดกับราง

ยกแผงบนราง (ใช้ 2–3 คนที่มีความเปราะบางและหนักประมาณ 40 ปอนด์ต่อละ)

จัดตำแหน่งแผงกับช่องราง (ทิ้ง½ - 1 นิ้วช่องว่างระหว่างแผงสำหรับการไหลเวียนของอากาศซึ่งทำให้แผงเย็นและเพิ่มประสิทธิภาพ)

แผงยึดติดกับคลัมส์กลาง (ระหว่างแผงควบคุม) และค่าย end (ที่ขอบแผง) แคลมป์แรงบิดสำหรับรายละเอียดของผู้ผลิต (โดยทั่วไปคือ 8–12 ft-lbs-over-over tightening สามารถถอดรหัสเฟรมแผง)

3. การตรวจสอบกันน้ำครั้งสุดท้าย

ตรวจสอบการกะพริบทั้งหมดและการป้องกันการซีลไม่มีช่องว่างรอบตะขอ/จุดยึด

สำหรับหลังคาแบนให้ทดสอบการรั่วไหลโดยการฉีดน้ำในการแทรกซึม (ตรวจสอบห้องใต้หลังคาเพื่อความชื้นหลังจาก 24 ชั่วโมง)

B. แผงเซลล์แสงอาทิตย์ที่ติดตั้งบนพื้นดิน (คงที่และตัวติดตาม)

การติดตั้งภาคพื้นดินจำเป็นต้องมีการเตรียมไซต์ แต่ให้ความยืดหยุ่นในมุมและความสามารถในการปรับขนาดได้:

1. เตรียมไซต์

พืชพรรณที่ชัดเจนหินและระดับเศษซากพื้นที่ (ใช้ Grader สำหรับโครงการขนาดใหญ่)

ทำเครื่องหมายตำแหน่งฐานราก (ฐานรากอวกาศ 6-8 ฟุตห่างกัน, การจับคู่ขนาดเฟรม)

ติดตั้งฐานราก:

ฐานรากคอนกรีต: ขุดหลุมลึก 2–3 ฟุตเทคอนกรีตและแทรก j-bolts (เพื่อแนบเฟรม) ในขณะที่คอนกรีตเปียก ให้รักษา 24–48 ชั่วโมง

Auger Pishes: ใช้ผู้ขุดโพสต์หลุมเพื่อขับสว่านชุบสังกะสีลงไปที่พื้น (ลึก 3-4 ฟุตสำหรับดินที่มีเสถียรภาพ)

2. ประกอบกรอบและรางภูเขา

แนบวงเล็บเอียงคงที่หรือมอเตอร์ติดตามเข้ากับฐานราก (สำหรับตัวติดตามให้แน่ใจว่ามอเตอร์จะถูกต่อสายเข้ากับเซ็นเซอร์)

สร้างเฟรม: เชื่อมต่อคานเหล็ก/อลูมิเนียมโดยใช้สลักเกลียว (แรงบิดกับ 35–40 ft-lbs) ใช้ระดับ A เพื่อให้แน่ใจว่าเฟรมเป็นสี่เหลี่ยมและเอียงไปที่มุมที่เหมาะสม (เช่น 30 องศาสำหรับละติจูด 40 องศา N)

รางยึดที่ปลอดภัยไปยังรางสเปซเฟรมเพื่อจับคู่รูยึดแผง

3. ติดตั้งแผง

วางแผงบนรางกันจัดเรียงหลุมติดตั้งกับช่องราง

ยึดแผงควบคุมด้วยที่หนีบ (เหมือนกับหลังคาติด) สำหรับตัวติดตามตรวจสอบให้แน่ใจว่าแผงควบคุมอยู่กึ่งกลางบนเฟรมเพื่อหลีกเลี่ยงความไม่สมดุล

4. เพิ่มลม/หิมะ (สำหรับสภาพอากาศที่รุนแรง)

ติดตั้งวงเล็บปีกกาแนวทแยงระหว่างเสาเฟรมเพื่อต้านทานการยกระดับลม

สำหรับพื้นที่หิมะตกหนักเพิ่มคานข้ามเพื่อกระจายปริมาณหิมะอย่างสม่ำเสมอ

C. Solar Carport/Canopy Mounts

carports รวมโครงสร้างและการโฟกัสพลังงานแสงอาทิตย์บนความสามารถในการรับน้ำหนัก:

1. สร้างกรอบที่จอดรถ

ตั้งฐานรากคอนกรีต (ลึก 4–6 ฟุต) สำหรับเสารองรับ (โพสต์อวกาศ 8-10 ฟุตแยกความกว้างที่จอดรถเข้าคู่กัน)

แนบคานรองรับแนวนอนเข้ากับเสา (ใช้วงเล็บเหล็กเพื่อความแข็งแรงเป็นพิเศษ) ตรวจสอบให้แน่ใจว่าคานอยู่ในระดับและสามารถรองรับน้ำหนักแผง (คำนวณ: 2 ปอนด์/ตารางฟุตของพื้นที่แผง)

2. Mount Rails & Panels

ติดรางเข้ากับคานรองรับ (รางมุมที่ 15–25 องศาสำหรับการสัมผัสกับแสงแดด)

ติดตั้งแผงบนรางรถไฟขนาด 1 ฟุตด้านบนพื้นที่จอดรถเพื่อหลีกเลี่ยงการชนยานพาหนะ

ระยะที่ 3: การตรวจสอบหลังการติดตั้ง (ตรวจสอบความปลอดภัยและประสิทธิภาพ)

หลังจากการติดตั้งตรวจสอบว่าระบบเป็นไปตามมาตรฐาน:

1. การตรวจสอบโครงสร้าง

ตรวจสอบตัวยึดทั้งหมด (ตะขอ, หนีบ, สลักเกลียว) เพื่อความหนาแน่น (ใช้ประแจแรงบิดเพื่อยืนยันรายละเอียด)

สำหรับการติดตั้งหลังคา: ตรวจสอบกระเบื้อง/โลหะเพื่อความเสียหาย (ต้องเปลี่ยนกระเบื้องร้าวหรือตะเข็บงอ)

สำหรับการติดตั้งภาคพื้นดิน/ที่จอดรถ: ความเสถียรของเฟรมทดสอบ (ผลักดันการเคลื่อนไหวของโพสต์-ไม่ควรเกิดขึ้น)

2. ความปลอดภัยทางไฟฟ้า (สำคัญ!)

ตรวจสอบให้แน่ใจว่าการเดินสาย (ระหว่างพาเนลและอินเวอร์เตอร์) ปลอดภัยกับราง/เฟรม (ไม่มีสายเคเบิลหลวมที่สามารถระเบิดได้)

ใช้ท่อร้อยสายเพื่อป้องกันสายไฟจากสภาพอากาศและศัตรูพืช

จ้างช่างไฟฟ้าเพื่อทดสอบระบบ (ตรวจสอบการลัดวงจรและการต่อสายดินที่เหมาะสม)

3. การทดสอบประสิทธิภาพ

ใช้เครื่องวัดการฉายรังสีพลังงานแสงอาทิตย์เพื่อยืนยันแผงจะทำมุมสำหรับการเปิดรับแสงแดดสูงสุด

ตรวจสอบเอาท์พุทพลังงานเป็นเวลา 1-2 สัปดาห์ (เปรียบเทียบกับการประมาณการผู้ผลิตควรอยู่ภายใน 5% ของการคาดการณ์)

Key Do's & Don'ts สำหรับการติดตั้งที่เหมาะสม

DO: ใช้วัสดุที่ทนต่อการกัดกร่อน (SUS 304 สแตนเลส, เหล็กชุบสังกะสี) ในพื้นที่ชายฝั่ง/ชื้น

ไม่: ติดตั้งแผงบนหลังคาที่เสียหาย (แทนที่โรคงูสวัด/กระเบื้องก่อน)

ทำ: ทำตามคำแนะนำของผู้ผลิต-ฮาร์ดแวร์การติดตั้งของแบรนด์ที่มีสเปคแรงบิด/การติดตั้งเฉพาะ

ไม่: แผงควบคุมมากเกินไป (ปล่อยให้ช่องว่างสำหรับการไหลเวียนของอากาศช่วยลดประสิทธิภาพลง 10-15%)
