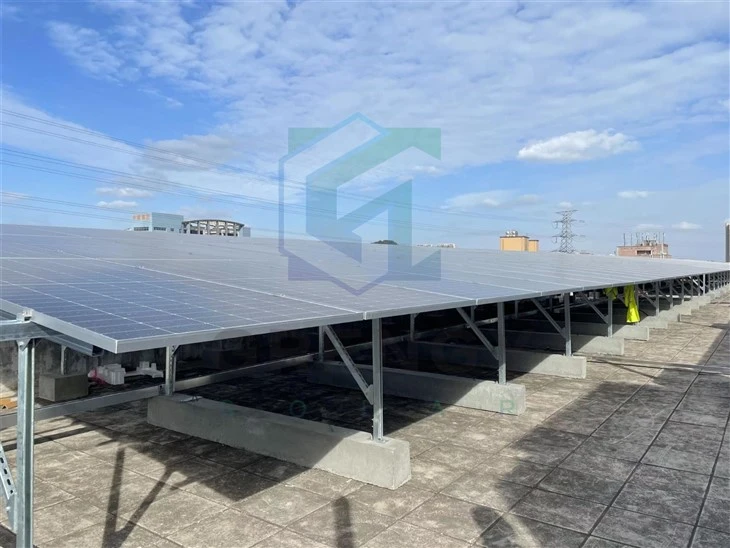

ระบบชั้นวางหลังคาโซลาร์



กระบวนการติดตั้งของระบบแร็คหลังคาสุริยะโดยทั่วไปเกี่ยวข้องกับขั้นตอนต่อไปนี้:



1. การเตรียมสถานที่และข้อควรระวังด้านความปลอดภัย

• การตรวจสอบหลังคา:

ก่อนที่จะเริ่มการติดตั้งการตรวจสอบอย่างละเอียดของหลังคาเป็นสิ่งจำเป็น ตรวจสอบสัญญาณใด ๆ ของความเสียหายเช่นรอยแตกการรั่วไหลหรือจุดอ่อน ความสมบูรณ์ของโครงสร้างหลังคาต้องเพียงพอที่จะรองรับน้ำหนักของระบบชั้นวางหลังคาแสงอาทิตย์และแผงโซลาร์เซลล์ ตัวอย่างเช่นบนหลังคาแบนประเมินความสามารถในการรับน้ำหนักเพื่อให้แน่ใจว่าสามารถจัดการโหลดเพิ่มเติมได้

ตรวจสอบสภาพพื้นผิวของหลังคา ควรสะอาดและปราศจากเศษซากสิ่งสกปรกและสารใด ๆ ที่อาจส่งผลกระทบต่อการยึดเกาะหรือความเสถียรของระบบแร็ค

• อุปกรณ์ความปลอดภัย:

ผู้ติดตั้งจะต้องสวมใส่อุปกรณ์ความปลอดภัยที่เหมาะสมรวมถึงหมวกแข็งสายรัดความปลอดภัย (โดยเฉพาะอย่างยิ่งสำหรับการทำงานบนหลังคาลาด) และรองเท้าที่ไม่ใช่รองเท้า ตั้งค่าอุปสรรคด้านความปลอดภัยรอบ ๆ พื้นที่ทำงานเพื่อป้องกันการตกและอุบัติเหตุ



2. การวางแผนเค้าโครง

• ตำแหน่งแผงโซลาร์เซลล์:

ขึ้นอยู่กับขนาดรูปร่างและการวางแนวของหลังคาวางแผนเลย์เอาต์ของแผงโซลาร์เซลล์ พิจารณาทิศทางของดวงอาทิตย์ตลอดทั้งวันและฤดูกาลเพื่อเพิ่มประสิทธิภาพการจับแสงแดด ความยืดหยุ่นของระบบแร็คหลังคาสุริยะเพื่อรองรับทั้งแนวตั้งและแนวนอนของโมดูลพลังงานแสงอาทิตย์ช่วยให้สามารถใช้พื้นที่หลังคาที่มีได้อย่างมีประสิทธิภาพ ตัวอย่างเช่นในซีกโลกเหนือโดยทั่วไปแผงโซลาร์เซลล์จะทำมุมเพื่อเผชิญหน้ากับการสัมผัสกับแสงแดดสูงสุด

ทำเครื่องหมายตำแหน่งของจุดติดตั้งของชั้นวางบนหลังคาตามรูปแบบที่วางแผนไว้ สิ่งนี้ทำให้มั่นใจได้ว่าการติดตั้งที่แม่นยำและระยะห่างที่เหมาะสมระหว่างชั้นวางเพื่อรองรับแผงอย่างสม่ำเสมอ



3. การติดตั้งระบบชั้นวาง

• การติดตั้งฐาน:

หากหลังคาเป็นหลังคาแบนและระบบชั้นวางใช้การออกแบบที่ใช้ถ่วงน้ำหนัก (ซึ่งอาจไม่ใช่กรณีสำหรับระบบทั้งหมด แต่เป็นตัวเลือก) เริ่มต้นด้วยการวางส่วนประกอบถ่วงในตำแหน่งที่กำหนด น้ำหนักถ่วงเหล่านี้ให้ความมั่นคงโดยไม่จำเป็นต้องเจาะหลังคา

สำหรับการติดตั้งประเภทอื่น ๆ เช่นที่ใช้ชั้นวางแท่งเหล็กแบบฝังตัวหรือติดตั้งที่แนบโดยตรงกับโครงสร้างหลังคาเจาะรูที่จุดยึดที่ทำเครื่องหมายไว้ ใส่สมอหรือยึดที่เหมาะสมตามคำแนะนำของผู้ผลิต ตัวอย่างเช่นหากใช้สลักเกลียวยึดสารเคมีสำหรับระบบชั้นวางเหล็ก HDG หรือ ZAM ตรวจสอบให้แน่ใจว่ารูเจาะลึกลงไปในความลึกและเส้นผ่านศูนย์กลางที่ถูกต้องและสลักเกลียวจะถูกแทรกและตั้งค่าตามเวลาการบ่มที่ระบุ

• การประกอบส่วนประกอบก่อน - ประกอบ:

ความจริงที่ว่าหลายส่วนของระบบแร็คหลังคาสุริยะนั้นประกอบขึ้นล่วงหน้าที่โรงงานทำให้การติดตั้งบนไซต์ง่ายขึ้น โดยทั่วไปแล้วตัวติดตั้งจะยกและวางตำแหน่งส่วนชั้นวางไว้ล่วงหน้าบนตัวยึดฐานหรือจุดยึด รักษาความปลอดภัยส่วนเหล่านี้เข้าด้วยกันโดยใช้สลักเกลียวถั่วและอุปกรณ์ยึดอื่น ๆ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นและจัดตำแหน่งอย่างเหมาะสม

เมื่อรวมชั้นวางให้ตรวจสอบระดับและการจัดตำแหน่งของแต่ละส่วน ใช้ระดับวิญญาณเพื่อให้แน่ใจว่าชั้นวางอยู่ในแนวนอนอย่างสมบูรณ์แบบหรือในมุมที่ถูกต้อง (ถ้าบนหลังคาลาด) เพื่อรองรับแผงโซลาร์เซลล์อย่างสม่ำเสมอและในทิศทางที่ดีที่สุดสำหรับการจับแสงแดด



4. การติดตั้งแผงโซลาร์เซลล์

• การยกแผงและตำแหน่ง:

การใช้อุปกรณ์ยกที่เหมาะสมเช่นถ้วยดูดหรือแผงควบคุมรถเข็นยกแผงโซลาร์เซลล์อย่างระมัดระวังลงบนระบบแร็คที่ติดตั้ง วางแผงไว้บนชั้นวางตามรูปแบบและการวางแนวที่วางแผนไว้

ตรวจสอบให้แน่ใจว่าแผงติดตั้งอย่างถูกต้องบนตัวยึดติดตั้งของระบบชั้นวาง บางแผงอาจมีกลไกการล็อคเฉพาะหรือคลิปที่จำเป็นต้องมีส่วนร่วมเพื่อรักษาความปลอดภัยในสถานที่

• สายไฟ:

เมื่อแผงเข้าที่เชื่อมต่อการเดินสายไฟฟ้า สิ่งนี้มักจะเกี่ยวข้องกับการเชื่อมต่อขั้วบวกและลบของแต่ละแผงในชุดหรือการกำหนดค่าแบบขนานขึ้นอยู่กับการออกแบบระบบ ทำตามแผนภาพการเดินสายเพื่อให้แน่ใจว่าขั้วที่ถูกต้องและการเชื่อมต่อไฟฟ้าที่เหมาะสม เหน็บสายไฟอย่างประณีตไปตามชั้นวางเพื่อป้องกันไม่ให้พวกเขาได้รับความเสียหายหรือสัมผัสกับองค์ประกอบ



5. การตรวจสอบและการปรับขั้นสุดท้าย

• ตรวจสอบเชิงกล:

ตรวจสอบการติดตั้งทั้งหมดสำหรับสลักเกลียวที่หลวมส่วนประกอบที่ไม่ตรงแนวหรือสัญญาณของความไม่แน่นอน ตรวจสอบสิ่งที่แนบมาของระบบแร็คไปที่หลังคาและสิ่งที่แนบมาของแผงกับชั้นวาง ขันสกรูที่หลวมและทำการปรับเปลี่ยนที่จำเป็นในการจัดตำแหน่งของชั้นวางและแผง

ทดสอบความเสถียรของการติดตั้งโดยใช้การกดหรือดึงไปยังระบบชั้นวางและแผง (ในขณะที่ระวังไม่ให้เสียหาย) เพื่อให้แน่ใจว่าติดตั้งอย่างปลอดภัย

• ตรวจสอบไฟฟ้า:

ใช้อุปกรณ์ทดสอบไฟฟ้าที่เหมาะสมเพื่อตรวจสอบความต่อเนื่องและฉนวนกันความร้อนของสายไฟ ตรวจสอบให้แน่ใจว่าไม่มีการลัดวงจรและการเชื่อมต่อไฟฟ้าระหว่างแผงทำงานอย่างถูกต้อง ทดสอบแรงดันเอาต์พุตและกระแสไฟฟ้าของอาร์เรย์พาเนลเพื่อยืนยันว่าอยู่ในช่วงที่คาดไว้



หลังจากขั้นตอนเหล่านี้เสร็จสมบูรณ์และผ่านการตรวจสอบทั้งหมดระบบแร็คหลังคาสุริยะและแผงโซลาร์เซลล์พร้อมสำหรับการทำงาน กระบวนการติดตั้งอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบเฉพาะของระบบชั้นวางและข้อกำหนดของโครงการ
